➤ Armado, planos y detalles de una escalera ortopoligonal

Manual para construir una escalera ortopoligonal, por la disposición de los pasos estas escaleras trabajan apoyadas en ambos extremos, por tanto los pasos deben ser lo suficientemente rígida y deben tener la armadura suficiente para soportar las cargas actuantes y controlar deflexiones, se recomienda siempre que el calculo estructural sea realizado por un ingeniero. Descarga el manual gratuitamente al final del articulo.

Click aqui↓enlace libre de virus

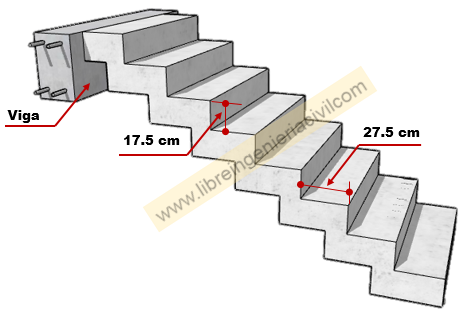

1. Dimensones, definir las dimensiones de la escalera de acuerdo al espacio disponible, para el primer nivel, la parte superior debe estar apoyada en una viga de concreto armado, para los demás niveles conectar los dos extremos


2. Encofrado de escalera, armar los paneles de la zona inferior de los peldaños, puedes usar triplay de 12mm o panel fenólico, asegúrate de usar desmoldante para el fácil desencofrado posterior al vaciado.



3. Acero de refuerzo, para escaleras de viviendas usar barras corrugadas de 3/8” espaciadas 20 cm a manera de un gancho cerrado para todos los pasos y contrapasos, adicionalmente colocar barras transversales de 3/8” en todas las esquinas como un refuerzo adicional.






4. Encofrado lateral, finalizado la colocación de acero, cerrar las caras laterales de los contrapasos de acuerdo a las dimensiones de los peldaños


5. Vaciado de concreto, para este tipo de escalera usar concreto f’c=210 kg/cm2, una proporción estimada es por 1 bolsa de cemento usar 4 baldes de piedra chancada y 4 baldes de arena gruesa; en el proceso iniciar por la parte baja, espera que la mezcla fragüe un poco y continúa con los peldaños superiores, de esta manera hasta llegar al piso superior, vibrar para homogeneizar la mezcla y eliminar burbujas de aire con el fin de evitar segregaciones.



6. Desencofrado, puede retirar el encofrado lateral de los peldaños para verificar el acabado, no retires el fondo y el soporte, al igual que una losa espera mínimo 14 días hasta que la mezcla obtenga la resistencia deseada.



7. Curado y acabado final, curar por 7 días posterior al vaciado, de esta manera se garantizara la resistencia de diseño, dar el acabado según el requerimiento
