▷ Diseño de zapatas por aplastamiento

DISEÑO DE ZAPATA POR APLASTAMIENTO

En el diseño de zapatas aisladas se realizan verificaciones ante corte por flexión, corte por punzonamiento, adicionalmente se verifican antes aplastamiento, cuando las cargas son muy grandes y no se desea aumentar las dimensiones de la fundación se puede optar por aumentar refuerzo vertical en el área de aplastamiento, en esta guía se vera un ejemplo aplicativo cuando la carga axial es mayor al esfuerzo de aplastamiento permisible

Procedimiento para calcular el acero vertical de una zapata
Click aqui ↓ enlace libre de virus

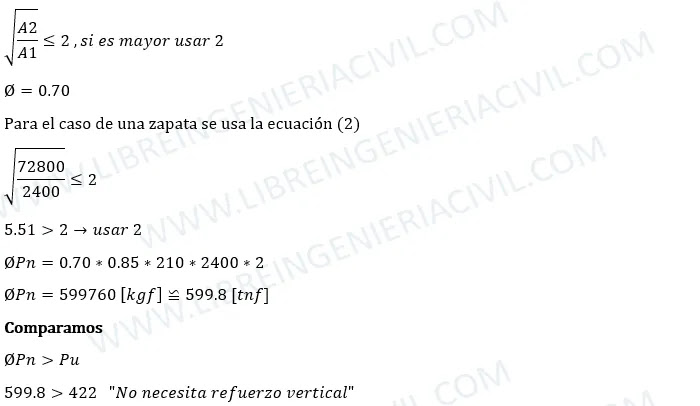

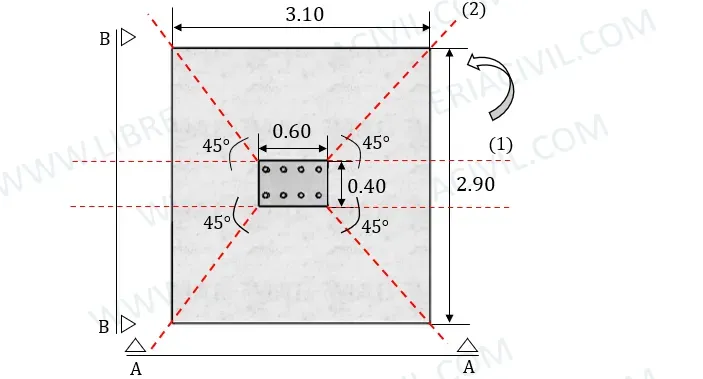

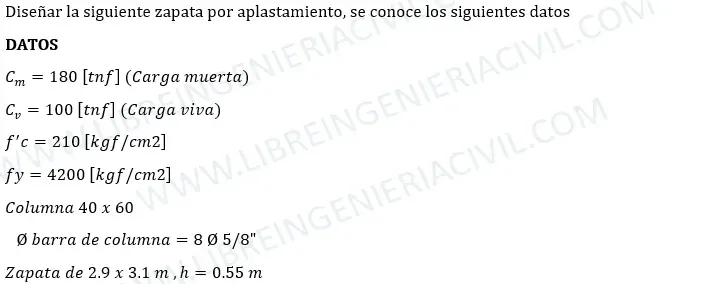

Ejemplo aplicativo

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

Procedimiento para calcular el acero vertical de una zapata

MIRA EL VIDEO -TUTORIAL AQUI

VISITA TAMBIEN

Click aqui ↓ enlace libre de virus

ACCESOS DIRECTOS


Publicar un comentario

2 Comentarios

  1. Lo que le falta acero es a la columna, que ni siquiera cuenta con el acero mínimo, pues 8 barras de 5/8, es decir, 15,84 cm2, no es suficiente para una columna de 40 cm x 60 cm, cuyo acero mínimo es 24 cm2. Por tanto, tu ejemplo, debe ser corregido.

    ResponderBorrar
  2. El acero de la columna es un valor aleatorio, este ejemplo trata especificamente sobre aplastamiento en zapatas.
    Para el diseño de columnas se sigue todo un procedimiento de acuerdo a normativa.

    ResponderBorrar
