▷ Diseño de conexion resistente a momento

Procedimiento para diseñar conexiones metálicas resistentes a momento flector

Click aqui ↓ enlace libre de virus

Ejemplo Aplicativo

DISEÑO DE LA PLACA DE CORTE

Este procedimiento puede ser usado para cualquier geometría de placa de corte que no cumpla con las restricciones del diseño convencional por el método LRFD.

Gráfico de la conexión

1. Dimensiones de la viga

Se seleccionó una viga IPE300 (alas cortas)

2. Propiedades del acero (ASTM A36)

3. Datos de la conexión

4. Cargas de diseño

4.1. Resistencia al corte de la viga

*Obtenido del análisis estructural

4.2. Cargas de diseño en el alma

5. Calculo del numero de pernos -N

5.1. Numero mínimo de pernos por carga de diseño

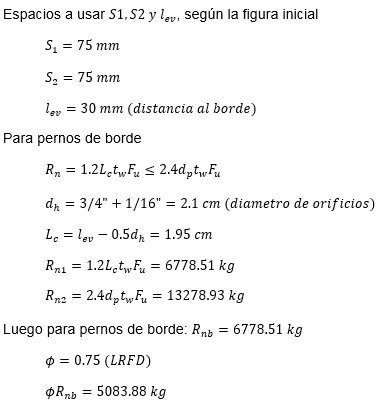

5.2. Numero mínimo de pernos por aplastamiento en el alma de la viga

5.3. Numero total de pernos en el alma - N alma

5.4. Verificación del numero de pernos por excentricidad del grupo de pernos

Esta verificación debe hacerse considerando una excentricidad igual a la distancia desde el apoyo hasta la primera linea de pernos. Luego se verifica:

6. Diseño de plancha metálica

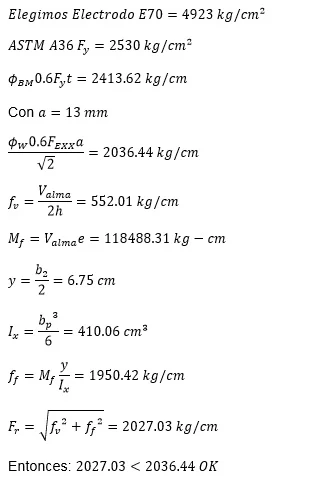

6.1. Diseño de la soldadura

  Se muestra el gráfico general de los valores obtenidos

DISEÑO DE PLACA POR MOMENTO

Obtenemos el momento del análisis estructural

1. Calculo de fuerza en los patines

2. Calculo del espesor requerido por aplastamiento

3. Sección transversal mínimo requerido

PLANOS - DETALLES

1. Isométrico de la conexión a momento

2. Planos detalle de conexión
