DISEÑO DE CONEXION METALICA A CORTE UNION VIGA-VIGA

Procedimiento para diseñar conexiones a corte mediante ángulos estructurales en unión viga-viga


Click aqui ↓ enlace libre de virus

Ejemplo Aplicativo

1. DATOS DE LA CONEXIÓN



1.1. Dimensiones de la viga secundaria (IPE 180)



1.2. Propiedades del acero ASTM A36

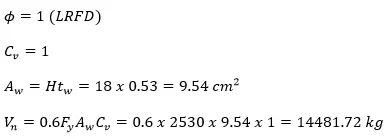

2. RESISTENCIA AL CORTE DE LA VIGA

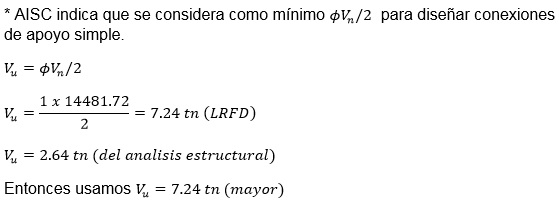

2.1. Carga de diseño en el alma



3. SOLDADURA EN EL ALMA DE LA VIGA IPE180

3.1. Calculo del centro de gravedad


Consideramos 1 cm como tamaño de soldadura

Momento de inercia de la soldadura

3.2. Corte directo en soldaduras verticales


Proponemos el tamaño de la soldadura

4. SOLDADURA EN EL ALMA DE LA VIGA IPE300


4.1. Esfuerzo por flexión


5. VERIFICACIÓN DEL ANGULO


5.1. Verificación de dimensiones


Según el ala de la viga al que se unirá, se propone las dimensiones de corte


Las dimensiones son correctas, para el caso de la viga IPE180 unida a la viga IPE300, las dimensiones cambiaran para otros casos

6. ISOMÉTRICO


7. PLANOS DE DETALLE
