CONSTRUCCION Y DETALLES DE ZAPATAS COMBINADAS

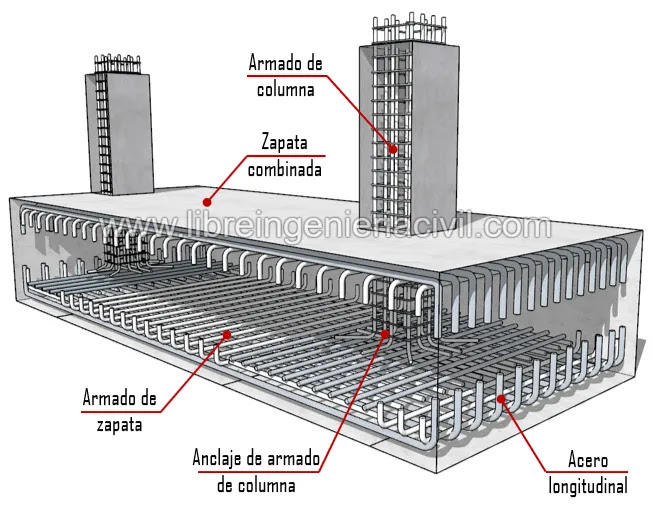

Detalles del armado de una zapata combinada, son usadas cuando se plantean zapatas aisladas y están muy pegadas, entonces una recomendación es unirlas, la estructura final tiene mayor capacidad para resistir cargas y su comportamiento antes suelos de mala calidad se mejora grandemente.
Click aqui ↓ enlace libre de virus
En esta guÃa se mostrará el armado tÃpico de zapatas combinadas, el cual tiene acero superior, inferior y el requerido por cuantÃa mÃnima, adicionalmente el acero que aportan las columnas como si se tratase de una zapata aislada..png "armado de zapata combinada")
.png "armado de una zapata combinada")
Para tener una idea de la magnitud del armado, se asignarán dimensiones a la zapata combinada y también diámetro de barras en las diversas capas del armado de la parrilla.

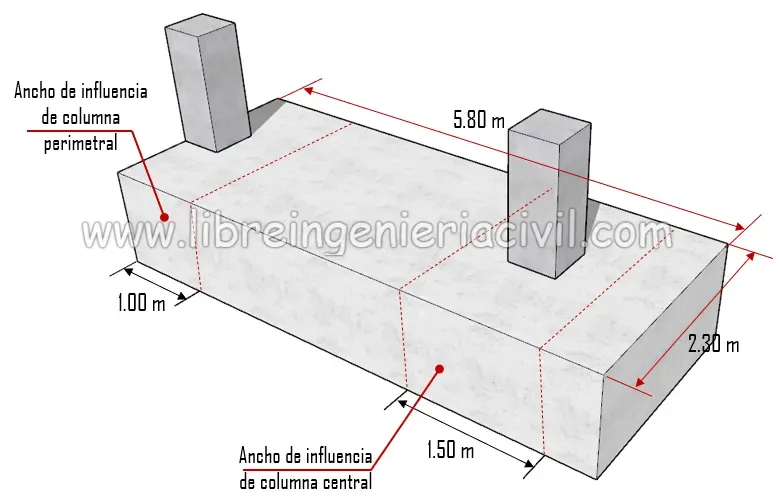

La zapata combinada tendrá dimensiones de 5.80 x 2.30 m y una altura de 0.75 m, tiene áreas de influencia producto de las cargas de cada columna.
La zapata combinada tendrá dimensiones de 5.80 x 2.30 m y una altura de 0.75 m, tiene áreas de influencia producto de las cargas de cada columna.
.png "zapata combinada")
.png "zapata combinada")
Armado inferior: Se coloca acero longitudinal corrido en la parte inferior de la zapata, se usarán barras de 3/4@20 cm tanto para las barras longitudinales y transversales, respecto a los transversales no se colocarán en el ancho de influencia de las columnas.
.png "armado de zapata combinada")
.png "armado de zapata combinada")
.png "armado de zapata combinada")
.png "armado de zapata combinada")
Armado superior: Es la posición donde existen mayor demanda, por ello el acero de refuerzo longitudinal es de 1”@20 cm y el acero transversal de 3/4"@20cm, este acero, contrariamente al inferior si va distribuida en toda la longitud de la zapata.
.png "armado de zapata combinada")
.png "armado de zapata combinada")
.png "armado de zapata combinada")
.png "armado de zapata")
Armado complementario de columnas: Cada columna aporta una armado a nivel de cimentación como si se tratase de una zapata aislada
Columna perimetral: El armado esta distribuido longitudinalmente con barras de 3/4"@20 cm y transversalmente barras de 3/4"@15cm.
.png "armado de zapata combinada")
.png "armado de zapata combinada")
.png "armado de columnas y zapatas")
.png "armado de zapata")
.png "armado de zapata y columnas")
.png "armado de zapatas")
.png "estribos en columnas y zapatas")
.png "armado y estribos en columnas")
.png "armado de zapatas y columnas")
.png "construccion de zapatas")

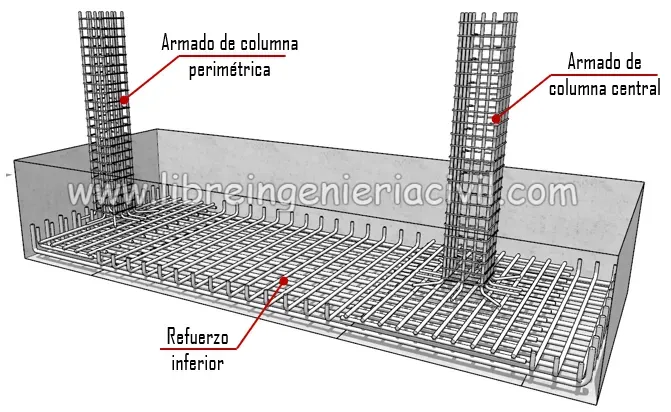

Vista general del armado general de la zapata combinada
Armado de columnas, y refuerzo inferior
.png "armado de zapata combinada")
.png "armado de zapatas combinadas")
.png "armado de zapatas combinadas")
.png "armado de zapatas combinadas")
